Знакомство незнакомых с системой GT I-Drive и мини-ТО на примере GT Distortion
- (2 Страниц)
- 1
- 2
[ ]
| Автор | Сообщение |
 alex_zp_ua
На сайте с 22.11.2009
Репутация: 544 Сообщений 5497 Пол: Мужской(29) Город: Люблин Стиль: MTB:Enduro Байк: seicento |

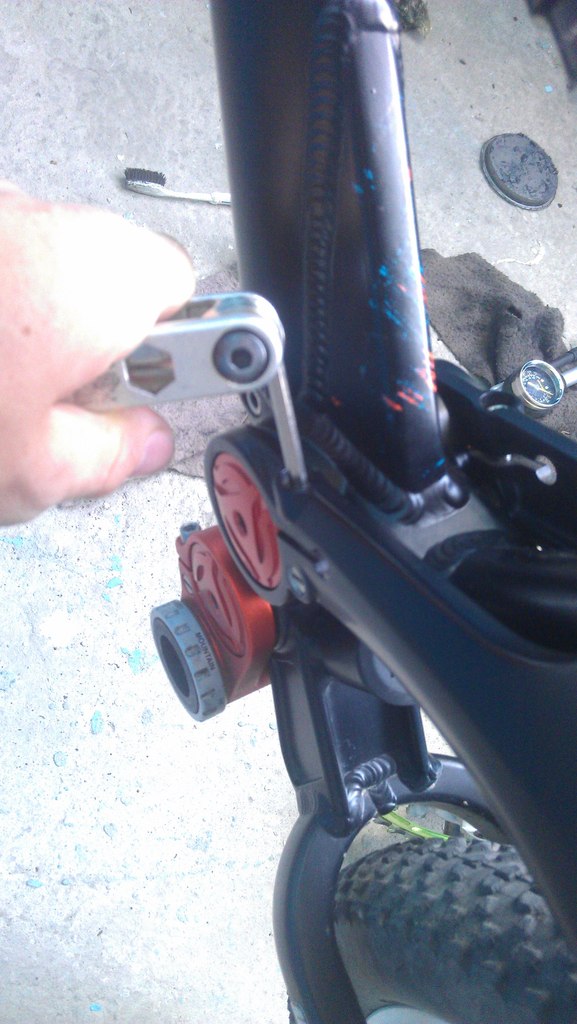

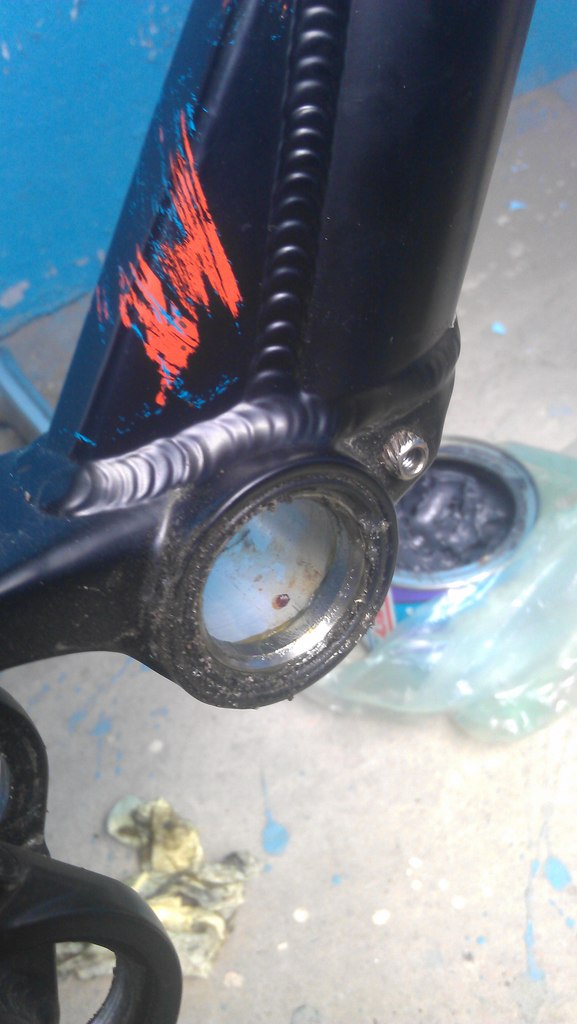

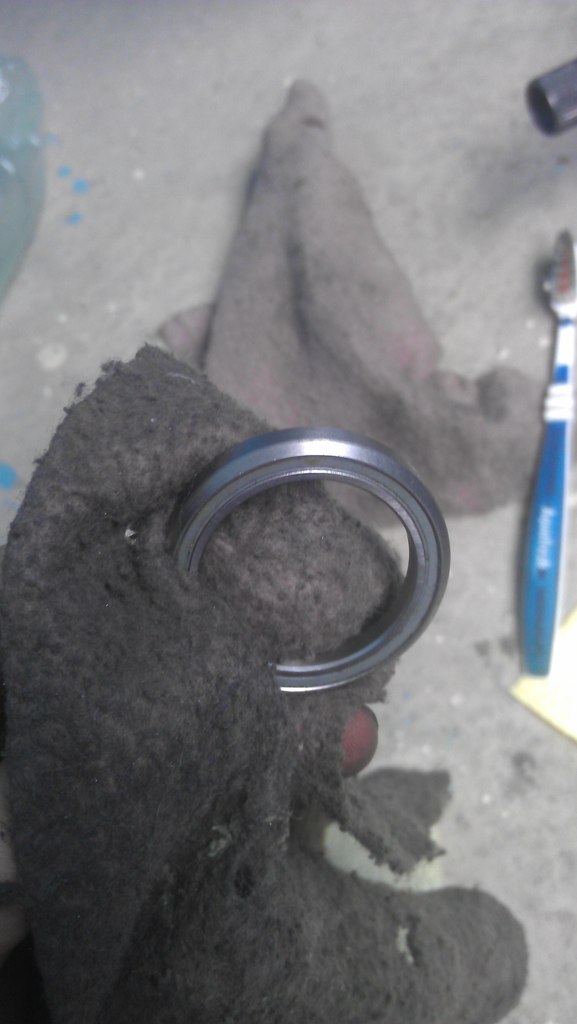

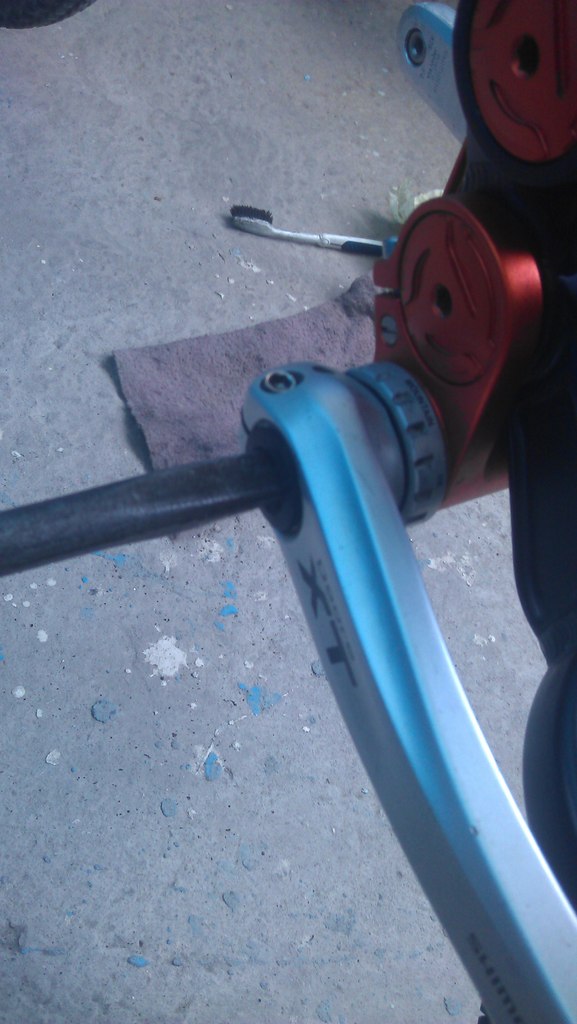

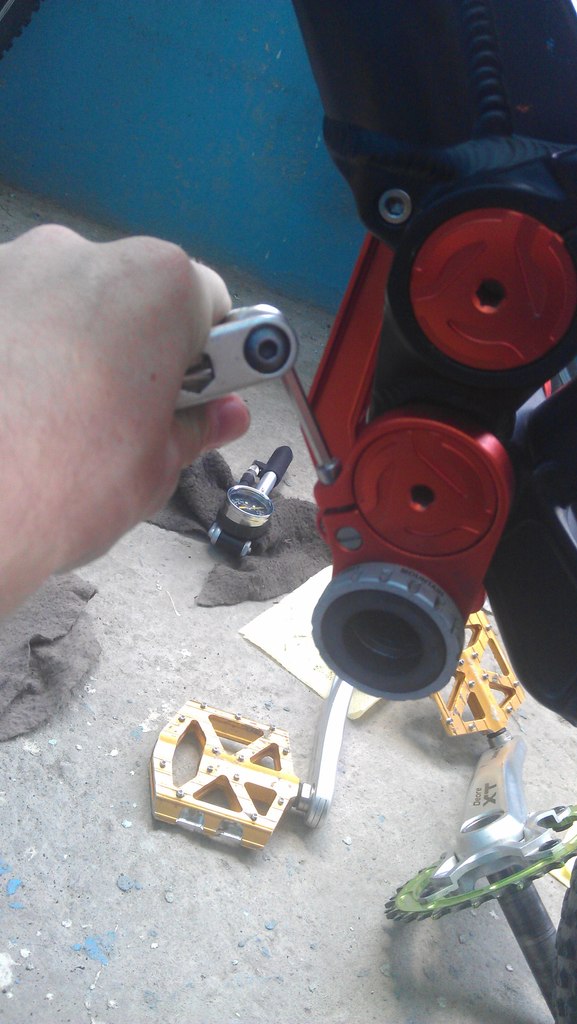

24 мая 2014 в 15:41 Итак, я стал обладателем чудесной рамы GT Distortion 2011 года выпуска. Рама покупалась новой, практически с завода. Собрав байк на раме и покатав некоторое время насладился чудесной работой подвески и вообще геометрией рамы. Однако, после нескольких пыльных катачек что-то начало поскрипывать в районе кареточного узла. Было решено сделать мини-ТО, протереть и промазать все узлы на первый взгляд замысловатой подвески I-Drive. Суть её заключается в том, что кареточный узел закреплен на шарнирах и фактически не зависит от переднего треугольника, а привязан к задней оси. Выглядит весь этот борщ вот так в однорычажной вариации.  Такая система используется и в рамах Force, Sanction, Zaskar 100 (2014) и Sensor и, конечно же Distortion (2011-2013). Итак, приступим к более близкому знакомству с системой. Для этого будем использовать следующий стафф.  1. Смазка (в данном случае ШРУС-4) 2. Шестигранники 8, 6, 5 3. Старая зубная щетка. Можно новую своего младшего брата/сестры 4. Широкая плоская штука типа балонник. В моем случае для снятия шатунов Shimano 5. Тряпки салфетки Первое, что делаем - снимаем цепь и шатуны   Затем начинаем крутить всю систему. ВАЖНО! Начинаем откручивать со стороны роторов, т.е. слева. Начинаем откручивать зажимные хомуты. Не обязательно полностью, просто ослабляем.   Затем сами "болты"  Тут можно пойти по пути предложенному тов. cka3o4nuk в этой же теме Ссылка, попутно модернизировав узел. Тоже самое с другой стороны. Для внимательных, на фото: ушки крепления для успока ----> сторона звезды ----> эту сторону крутим во вторую очередь. Большие оранжевые болты достаются руками или выдавливаются с другой стороны. ВАЖНО! На верхнем болте с отверстием под крепление успока есть уступчик, который фиксируется в прорези. Не пытайтесь крутить этот болт, сломаете этот уступчик как я. Оно не критично, просто показывает положение болта для правильной установки успока.  Затем откручиваем последний, направляющий линк от рамы (тонкий, на одном болте), который я забыл сфотать =) Для удобства можно вставить что-то в шарниры  Получаем вот такую штуку  Видим результаты пылючки-катачки  Все достаем и протираем. Подшипники типа 6805 с фасками под 45град из интегрированной рулевой 1в1. В раме они не запрессованы.  Все промазываем и ставим обратно в обратном порядке. Сильно не затягиваем, наслаждаемся пропавшим скрипом/треском. спасибо за внимание, сильно не пинать, это моя первая рама  BMX inst/FB: alexmtbbmxshop MTB inst/FB: lama_bike_parts viber: +3BO955O5I5B3 |
+30
Поделиться:
|
|
| Hewitt
На сайте с 22.05.2010
Репутация: 76 Сообщений 668 Пол: Мужской(33) Город: Киев Стиль: MTB:Enduro Байк: Rocky Mountain Flatline 08 |
24 мая 2014 в 15:51 Санечек, супер) Тема норм, но вряд ли кому-то поможет)) Как тебе дисторшен??? у меня от кована очень странные чувства. |
+4
|
|
| formazon
На сайте с 23.01.2013
Репутация: 191 Сообщений 2562 Пол: Мужской(36) Город: Житомир Стиль: MTB:Enduro |
24 мая 2014 в 15:52 Я так понимаю, что хрустело от того, что грязь попала под эти красивые анодированные красные пыльники, которые над кареткой? |
0
|
|
Barfly
На сайте с 09.05.2012
Репутация: 66 Сообщений 388 Пол: Мужской(34) Город: Киев.Троя Стиль: MTB:Enduro |
24 мая 2014 в 15:55 хруст - хроническая болезнь айдрайва. форумныйездокя |
0
|
|
| formazon
На сайте с 23.01.2013
Репутация: 191 Сообщений 2562 Пол: Мужской(36) Город: Житомир Стиль: MTB:Enduro |
24 мая 2014 в 16:20 Barfly писал(а): хруст - хроническая болезнь айдрайва. По какой причине? |
0
|
|
 Yuretz81
На сайте с 22.07.2012
Репутация: 338 Сообщений 3060 Пол: Мужской(42) Город: Бровары Стиль: MTB:Park |
24 мая 2014 в 16:45 про хруст и айдрайв согласен.Это у них уже можно как опцию писать при продаже)).По теме--Единственный!!! байк из всех моделей джити ВСЕХ годов,от которого я тащусь. Мои поздравления.Во истину универсальный конь.Сам планирую ближе к старости такое чудо)) если еще будут делать.И по поводу темы с айдрайвом,очень верно что запилил.Оч часто на спотах встречаю жалующихся и спрашивающих WTF ZA HRUST у меня(них) в лисапеде(кантрийцы и так).Перебирать ее надо верно и регулярно. |
+4
|
|
| Barfly
На сайте с 09.05.2012
Репутация: 66 Сообщений 388 Пол: Мужской(34) Город: Киев.Троя Стиль: MTB:Enduro |
24 мая 2014 в 17:02 Yuretz81, с2015 года дисторшен будет одноричажкой чисто для слоупа. так же появится обновленный санкшн форумныйездокя |
0
|
|
| alex_zp_ua
На сайте с 22.11.2009
Репутация: 544 Сообщений 5497 Пол: Мужской(29) Город: Люблин Стиль: MTB:Enduro Байк: seicento |
24 мая 2014 в 21:23 Не могу нарадоваться этой рамой, сам едет по городу и уже привык баники. делать нормальныйо. Аморт приятный тоже с ней шел. Не смотря на 210 пси, в начале хода плюш, но пробить нереально. + пропедал. На наноДХ вообще шик. Жду еще своего лирика солоэйр и тогда байк мечты) З.ы. маленький хруст таки остался, буду бороться дальше, но уже не скрипит. А слоуповый дисторшн без и-драйва уже ждут на поставке триал-спорты, мне не нравится) BMX inst/FB: alexmtbbmxshop MTB inst/FB: lama_bike_parts viber: +3BO955O5I5B3 |
0
|
|
dmitryigun
На сайте с 26.06.2013
Репутация: 5 Сообщений 256 Пол: Мужской(42) Город: Набережные Челны Стиль: MTB:Freeride |
24 мая 2014 в 22:02 Поздравляю с покупкой рамы-говнособиралки  Сам с некоторых пор обладаю GT-Ruckus I-Drive 7 3.0 - говнище выковыривать уже ох как зае...лся  А ещё со временем раздрочиваются и начинают люфтить все линки,штоки,толкатели этой "чудо-подвески"   https://vk.com/dmitryigun |
-1
|
|
yaltasky
На сайте с 19.02.2013
Репутация: 34 Сообщений 135 Пол: Мужской(24) Город: Ялта Стиль: MTB:Downhill |
24 мая 2014 в 22:08 спасибо,если буду искать себе подвес то ни в коем случае у тебя не возьму  Всё будет хорошо...) |
-1
|
|
| Yuretz81
На сайте с 22.07.2012
Репутация: 338 Сообщений 3060 Пол: Мужской(42) Город: Бровары Стиль: MTB:Park |
24 мая 2014 в 22:14 От собирания говен читал на пинке,специальные кожухи делали парни. Можно защиту забацать. |
0
|
|
| dmitryigun
На сайте с 26.06.2013
Репутация: 5 Сообщений 256 Пол: Мужской(42) Город: Набережные Челны Стиль: MTB:Freeride |
24 мая 2014 в 22:16 Barfly писал(а): хруст - хроническая болезнь айдрайва.  https://vk.com/dmitryigun |
0
|
|
nwah
На сайте с 11.04.2013
Репутация: 31 Сообщений 670 Пол: Мужской(27) Город: Керчь Стиль: MTB:Freeride Байк: Glory+66 |
24 мая 2014 в 22:41 У меня на сенсоре ниче не хрустело) Помню, еще ради интереса хотел разобрать - пуки не хватило огромные болты-крышки открутить) Глорик 18,5 кг |
0
|
|
Yue
На сайте с 23.04.2011
Репутация: 121 Сообщений 775 Пол: Мужской(29) Город: Харьков Стиль: MTB:Enduro |
24 мая 2014 в 22:59 alex_zp_ua писал(а): НТакая система используется и в рамах Force, Sanction, Zaskar 100 (2014) и Sensor и, конечно же Distortion (2011-2013). до 2014, в 2014 новая подвеска как на фото Вот новий Fury 2014  Fury до 2013:  А это новый тип подвести у ЖТ Сенсор и Форсе:  А так выглядит новый Сенкшен:  А так выглядит н П.С.: прежде чем писать, хотя бы внимательно изучил оф. сайт  А про хруст есть в dirt.ru в профильной теме про ЖТ. Зачем плодить темы  Обувь под топталки, Hope v4, BY Revive - [ Ссылка ] |
+6
|
|
| alex_zp_ua
На сайте с 22.11.2009
Репутация: 544 Сообщений 5497 Пол: Мужской(29) Город: Люблин Стиль: MTB:Enduro Байк: seicento |
24 мая 2014 в 23:57 Брат прости случайно минусанул BMX inst/FB: alexmtbbmxshop MTB inst/FB: lama_bike_parts viber: +3BO955O5I5B3 |
0
|
|
| Barfly
На сайте с 09.05.2012
Репутация: 66 Сообщений 388 Пол: Мужской(34) Город: Киев.Троя Стиль: MTB:Enduro |
25 мая 2014 в 00:11 А про хруст есть в dirt.ru в профильной теме про ЖТ. Зачем плодить темы мы вроде не на диртру форумныйездокя |
+1
|
|
| alex_zp_ua
На сайте с 22.11.2009
Репутация: 544 Сообщений 5497 Пол: Мужской(29) Город: Люблин Стиль: MTB:Enduro Байк: seicento |
25 мая 2014 в 00:49 апдейт хрустят педали но все равно результат: раньше скрипело, сейчас - нет BMX inst/FB: alexmtbbmxshop MTB inst/FB: lama_bike_parts viber: +3BO955O5I5B3 |
+1
|
|
cka3o4nuk
На сайте с 22.04.2013
Репутация: 152 Сообщений 1244 Пол: Мужской(37) Город: Николаев Стиль: MTB:Enduro Байк: Ice Cream Truck |
25 мая 2014 в 02:03 Через пар дней, запощу пару хинтов как сделать дисторшн лучше :) и как его перебирать проще) Моя домашняя музыка = [ Ссылка ] |
+4
|
|
| alex_zp_ua
На сайте с 22.11.2009
Репутация: 544 Сообщений 5497 Пол: Мужской(29) Город: Люблин Стиль: MTB:Enduro Байк: seicento |
25 мая 2014 в 02:04 начитался ужасов на ночь, что таки все ай-драйвы хрустят через пару дней переборки)))) кароч курю форумы BMX inst/FB: alexmtbbmxshop MTB inst/FB: lama_bike_parts viber: +3BO955O5I5B3 |
0
|
|
| Yue
На сайте с 23.04.2011
Репутация: 121 Сообщений 775 Пол: Мужской(29) Город: Харьков Стиль: MTB:Enduro |
25 мая 2014 в 09:03 Barfly писал(а): мы вроде не на диртру Ну как бы, вводишь в гугл и сразу попадаешь куда надо. Не вижу смысла писать о том, что уже разжовано и переваренно. Вот какие-нибудь штуки полезные, как сказочкик предложил. это да. Обувь под топталки, Hope v4, BY Revive - [ Ссылка ] |
-3
|
|
