Воздушный Manitou Revox! Миф или реальность? Осторожно много фоток!
| НОРМ? | |||
| ДА | 89% |
| |
| НЕ | 1% |
| |
| Я МОГУ ЛУЧШЕ | 9% |
| |
| Проголосовало 204 человек(а). | |||
[ ]
| Автор | Сообщение |
 РЕГОТУН :)
На сайте с 10.12.2007
Репутация: 2617 Сообщений 1269 Пол: Мужской(0) Город: ГРУСНЫЕ ФЕКАЛИИ Стиль: Стритец |

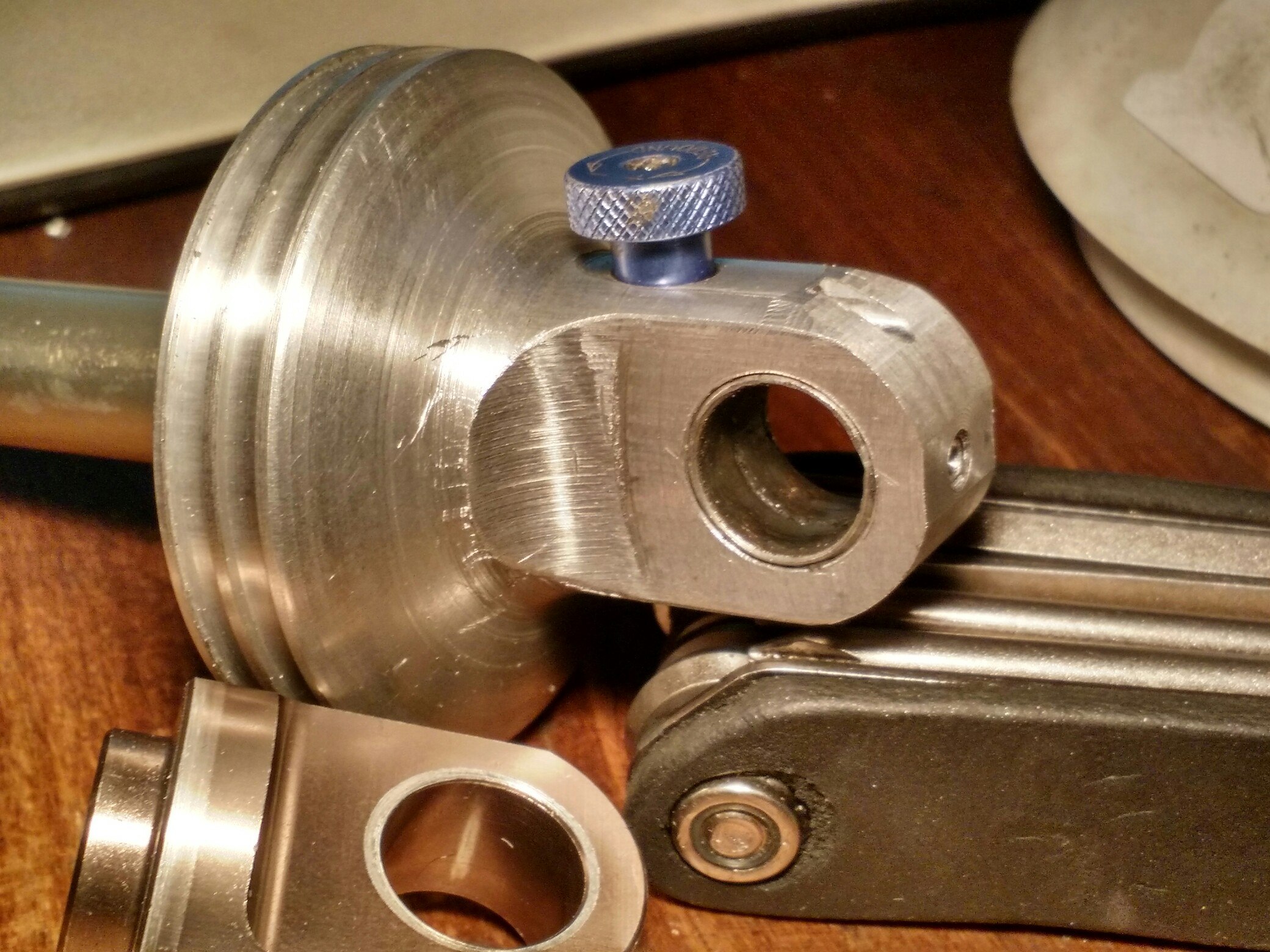

31 янв 2017 в 19:45 Вобщем все началось с того что я приобрел раму YT Yues 2.0 на которой должен стоять амортизатор 267 мм по осям, выбор аморта пал на Manitou Revox так как из нормальных амортов в таком размере он самый дешевый, от того не менее крутой. Так как веса во мне всего 63 кг- пружину мне найти было огромной проблемой так как с такой рычажностью рамы она должна быть 200*3.5 либо 225*3.5 максимум и даже когда она уже была заказана и спустя пол года ожидания не приехала, я купил пружину жесткостью 250*3.5, которая в случае с моей рамой подходит примерно под 85-90 кг райдера и кататься на жестяке мне не в прикол, увидел здесь тему о переделке пружинных амортов в воздух путем приколошмачивания трубок адаптеров Ссылка , прикинул что могу сделать лучше и не колхозно, благо имею для этого все средства в виде токарного, фрезерного станков. Идея сделать аморт с нуля была уже давно и есть уже наброски и делаются уже 3D модели и чертежи, но пока все это делается я решил действовать и переделать имеющийся аморт. Начал с того что прикинул к аморту 32мм ногу от Marzocchi DirtJumper-а и подумал- "а почему бы и да!?", не медля разобрал аморт, промерил всё, в течении часа уже было готово основное тело из ноги джампера и пробка с посадочным местом под башинг и сальник, махинации по примерке были с использованием убитого штока от ревокса и иха от другого манитушного аморта, как образец для создания воздушной камеры был выбран аморт CaneCreek Double Barrel на мой взгляд самый оптимально сконструированный и работоспособный, выглядело это все следующим образом:       Далее после изготовления основного тела и пробки, я сделал основной поршень и заднее ухо, за основу опять таки была взята конструкция даблбарреля:   В ухе как и положено стоит шарик с пружинкой для щелчков   Далее я озадачился поиском пыльника, так как сальники были за основу взяты из тех что всегда есть на базах РТИ. Была найдена контора в которой мне изготовили по моим размерам пыльник нужной конфигурации и размера, также был изготовлен резец для расточки основного воздушного цилиндра:     Попутно была изготовлена основная пробка в которой должен стоять пыльник, сальник и центрующие фторопластовые втулки скольжения, опять таки по подобию даблбарреля:     Далее я приступил к изготовлению основного воздушного цилиндра:        Попутно были отданы на анодировку Владу Ковнацкому Ссылка все детальки, естественно в цвет комплектухи байка и воздушный цилиндр отдан на холодную износостойкую анодировку на завод к Диме Дорохову Ссылка:     Не теряя времени, пока детали анодировалися, я выточил новый поршень демпфера, так как нога от джампера внутри меет немного меньший диаметр чем родной манитушный цилиндр:     Далее примерка всего что получилось и изготовление внешней воздушной банки:     Далее банку и деталь с клапаном подкачки заанодировали, попутно был выточен штуцер подкачки:   Всборе это выглядит так:   НУ и финалочка, фото на байке:  ПО ИТОГУ: Теперь я имею легкий воздушный аморт который могу настроить под свой вес и отсутствие гемора с пружинами Любой ремонт вело железа/покраска/сварка/токарные работы |
