запилил себе отбойник

как вам?

пойдёт, дёшево и сердито.

88%

нунах, лучше купить новый успок с отбойником

отбойник не нужен

Проголосовало 51 человек(а).

Голосовать могут только зарегистрированные посетители. [ Вход ]

[ Новая тема ] [ Ответить ]

[ Поиск по данной теме ]

Автор

Сообщение

Rom4eck

На сайте с 23.12.2013
Репутация: 61
Сообщений 18
Пол: Мужской(31)
Город: Днепр
Стиль: MTB:Enduro
Байк: Boardman

27 янв 2015 в 18:33

В общем был у меня успок E13 LS1:

[+] начало

В связи с переходом на подвес, увеличилась вероятность пробоя звезды о приземку, так что решил укомплектовать его отбойником, который как оказалось отдельно хренгденайдёшь. План действий в подобной ситуации:

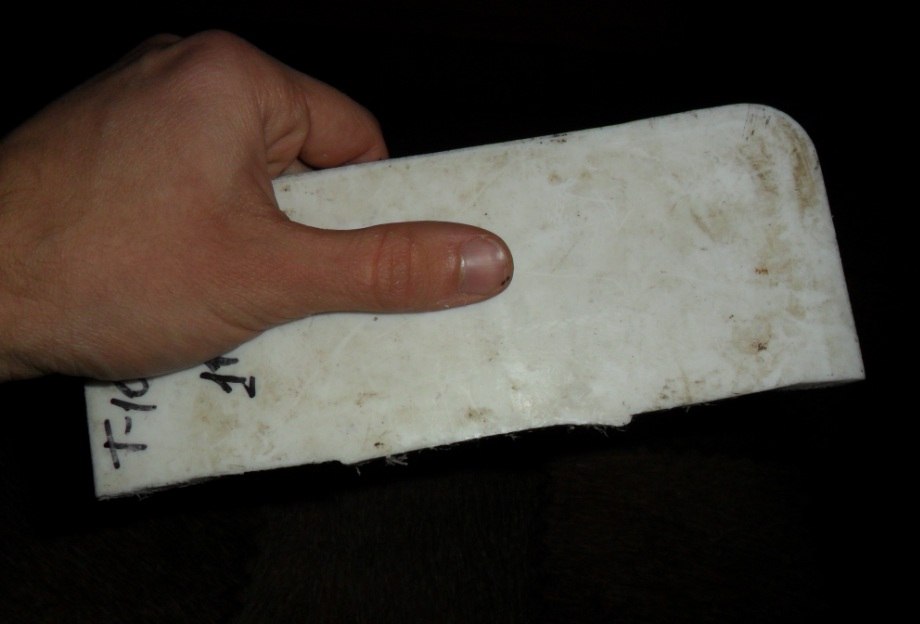

1) Покупаем на рынке небольшой кусок фторопласта толщиной 10мм:

[+] материалл

2)Размечаем на нём изделие. Радиус рабочей поверхности: диаметр вершин зубев звезды разделить на 2 и добавить 5-10мм (лучше предварительно накидать чертёж на бумаге)
Отрезаем нужный кусок — примерно 110x40мм:

[+] запилим

3)Убираем лишнее:

[+] ещё запиливаем

4)Размечаем центры отверстий под бонки соответственно тем что на банане вашего успокоителя),
сверлим их (желательно на станке) если дрелью то лучше просверлить 8 мм, дальше довести круглым напильником до 10мм — это связанно с тем что фторопласт
не любит когда его пытаются механически обработать, и уводит сверло в сторону.

[+] сверлим

5) С тыльной стороны (которая к раме) обработать напильником место крепления, с учётом рельефа банана; рабочий радиус тем же напильником доводим до нужной формы:

[+] немного напилинга

6) На лицевой стороне, (которая к звезде) снимаем фаски под головки бонок:

[+] фаски

7) Находим пару подходящих бонок (8-10мм) и собираем девайс:

[+] результат
